Temel Özellikler
- Geniş voltaj aralığı – 8KV'den (2CL81) 30KV'ye (2CL89) kadar VRRM
- İleri akım – IF(AV)=30mA
- Ultra hızlı iyileşme süresi – Trr =100nS
- Düşük ileri voltaj – voltaj değerine bağlı olarak 20V ile 46V arasında VF (IF=10mA'da)
- Son derece düşük ters sızıntı – IR1 VR=VRRM, Ta=25 derecesinde 2μA'ya eşit veya daha az
- Yüksek dalgalanma kapasitesi – IFSM=3A (tekrarlanmayan)
- Kompakt yüksek gerilim paketi – φ0,6 veya φ1,0 kablolarla φ3×8 mm'den φ4,5×15 mm'ye kadar
- Çalışma sıcaklığı – 25 derece olarak derecelendirilmiştir (özellikler garantilidir)
Hızlı Referans Tablosu
|
Tip |
Nominal Değerler |
Sıcaklık Durum |
Elektriksel Karakteristik |
Boyut |
|||||
|
VRRM |
EĞER(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
TR |
φgövde*L, φkurşun |
|
|
[EĞER=EĞER(AV)] |
[VR=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
derece |
derece |
V |
μA |
μS |
mm |
|
|
2CL81 |
8 |
30 |
3 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL82 |
10 |
30 |
3 |
120 |
-40~+120 |
25 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL83 |
12 |
30 |
3 |
120 |
-40~+120 |
28 |
2 |
0.1 |
Φ3*10/Φ0.6 |
|
2CL85 |
16 |
30 |
3 |
120 |
-40~+120 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|

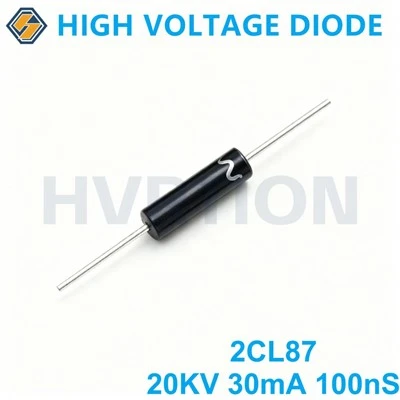

2CL87 |
20 |
30 |
3 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL89 |
30 |
30 |
3 |
120 |
-40~+120 |
46 |
2 |
0.1 |
Φ4.5*15/Φ1.0 |
|
Paket anahat boyutları |
|
|
|
• Dava: Kalıplanmış Plastik Gövde • Epoksi, UL 94V-0 yanıcılık derecesini karşılar • Polarite: Renkli bant katot ucunu belirtir |
Avantajları
- Uygun maliyetli-etkili
- Kanıtlanmış güvenilirlik
- Kullanımı kolay
- Geniş voltaj derecesi seçeneği
- Yüksek dalgalanma
Uygulamalar
- Yüksek-voltajlı anahtarlamalı güç kaynakları(YG SMPS)
- Lazer pompa güç kaynaklarıkatı hal-lazerleri için
- X-röntgen jeneratörleri(tıbbi teşhis, endüstriyel muayene)
- Elektrostatik çöktürücüler(hava temizleme, endüstriyel toz toplama)
- Kondansatör şarj devreleridarbeli güç sistemleri için
- Yüksek-voltaj test ekipmanı(yalıtım test cihazları, HV probları)
- Radar modülatörlerive darbeli verici güç kaynakları
- Parçacık hızlandırıcılarıve diğer bilimsel aletler
Sipariş ve Destek
Kullanılabilirlik
Standart modeller stoklarımızda, gönderilmeye hazır
Örnek politika
Talep üzerine ücretsiz mühendislik örnekleri mevcuttur
Teknik belgeler
Veri Sayfası
Özelleştirme
Toplu siparişler için kurşun uzunluğu veya voltaj sıralaması düzenlenebilir
